DHBX40

所屬：其他

訂購熱線：400-0058-311

介紹與參數

產品簡介

我公司在細石混凝土泵的基礎上為了滿足不同的需求，研究開發了HBX小骨料混凝土細石泵，該產品填補了細石泵和混凝土泵的空白，該系列產品體積小，重量輕，挪動方便，滿足一些新農村的建設，小骨料混凝土的施工要求。

產品特點

1.采用全液控?fù)Q向液壓系統：泵送、S管分配交替換向動作無需電信號參與，換向沖擊小，噪音低，明顯提高液壓泵、液壓閥的壽命。
2.全液控液壓系統省去電控信號的中間環節，大大提高整套設備運行可靠性。
3.采用集中閥板：將主系統液壓閥集中—閥板上，減少交叉連接的管路，系統更加緊湊，降低漏油機會。
4.動力及液壓系統
電機系列動力采用國內外知名品牌—國產電機，西門子貝得電機。柴油機系列動力采用原裝VOLVO柴油機、濰柴道依茨。主油泵采用德國哈威，力士樂，日本川崎系列。液壓閥采用國內外知名品牌。液控混凝土泵用特制的液壓閥，通流量大，能量損失小，保證系統可靠性的同時也節省了能源。液壓膠管接頭采用美國伊頓產品，確保液壓系統安全，無泄漏。散熱器采用板翅風冷式散熱器（電機），確保系統在允許的高溫度下工作。大油缸密封件采用美國派克產品。
5.電器部分
電器產品采用施耐德、LG產品，提高電控系統可靠性。
6.機械部件
料斗全新設計，采用16錳鋼焊制，耐磨；混凝土在料斗內流動性和吸入性好。
S管閥采用高錳鋼整體鑄造成型，易磨損面采用抗磨材料堆焊，具有耐高壓與耐磨損雙重優點；內腔過渡圓滑，混凝土在內流動暢通，泵送性能進一步提高。花鍵軸采用合金材料進行特殊表面處理，提高了耐磨性及疲勞強度。眼鏡板、切割環采用硬質合金鑲嵌制造，經久耐用。攪拌系統獨特雙重密封結構，內注高壓潤滑油，防止砂漿進入，保護攪拌軸。采用高耐磨大弧度攪拌葉片喂料，有效提高吸入性能。混凝土活塞采用進口材料精密加工而成，具有耐水解，耐磨，耐高溫的優良品質。
7.潤滑系統
集中潤滑系統，采用遞進式分配器逐一給潤滑點供油，并可定時，注油量準確，節省油脂用量。

技術參數

	參數名稱	單位	參數
整機性能	大理論排量	m3/h	40
	大理論輸送壓力	Mpa	11
	高泵送次數	次/min	24
	分配閥形式		S管閥
	輸送缸規格	mm	Φ160x1200
	出料口直徑	mm	Φ125
	上料高度	mm	1100
動力系統	柴油機功率	kw	56
	額定轉速	r/min	2200
	液壓油路形式		開式回路
	主系統高油壓	Mpa	28
液壓系統	攪拌系統高油壓	Mpa	12
	高攪拌轉速	r/min	40
	液壓油箱容積	L	200
	允許大骨料粒徑	mm	30
	輸送管內徑	mm	Φ100或φ80
其它參數	外形尺寸（長x寬x高）	mm	4500x1500x1750
	主機質量	kg	2800
	拖行速度	km/h	≤8

青科產品

關于青科

產品簡介

產品特點

技術參數

施工視頻1

施工視頻2

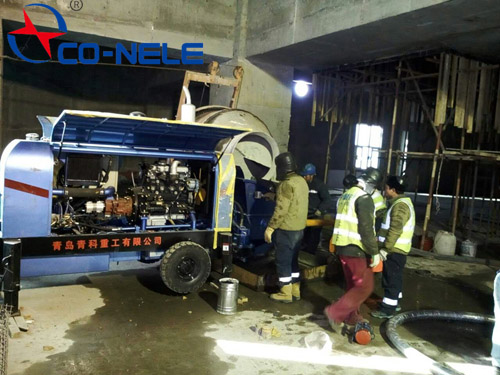

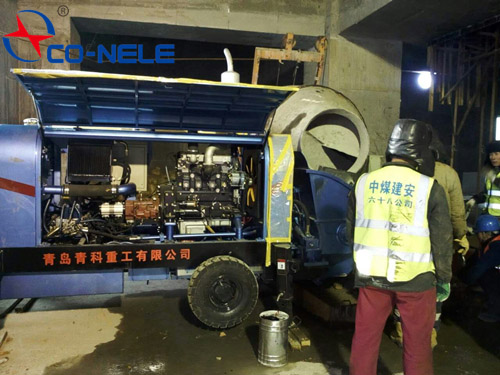

施工案例
